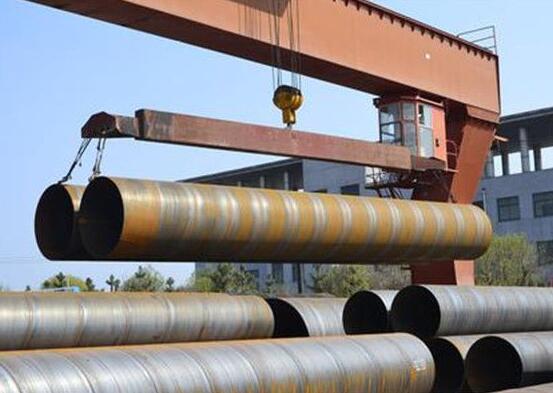

大口徑螺旋鋼管的內防腐處理方法
水泥砂漿面料施工，通常情況下應在螺旋管鋪設完畢、試壓合格并按規劃請求覆土夯實后進行，則會由于鋼管剛度小、壁薄，面料施工過程中，管道有必要處于安穩狀況，假如先做面料防腐層后下管，在施工中起吊、運送、還土時發生較大變形而損壞防腐層。
面料施工前，管內壁有必要進行打掃，去掉松軟的浮銹、泥土、氧化皮、油脂、焊渣等附著物;鋼管內壁的凸起度不得大于防腐層規劃厚度的1/3;管道的最大豎向變形不得大于規劃規則，且不大于管道內徑的2%。
大口徑螺旋鋼管內防腐層施工
水泥砂漿內防腐層可選用機械噴涂、人工抹壓、拖筒或離心預制法施工。假如有必要用預制法做內防腐層時，在運送、安裝、回填土過程中應對防腐層采納保護措施。
施工時，首要拌制水泥砂漿，水泥與砂的質量合作比為1：(1—2)，水泥砂漿的坍落度為60-80 mm，水泥砂漿的抗壓強度不該低于30 MPa。
機械噴涂法施工的水泥砂漿內防腐層外表潤滑、細密，厚度均勻，效果較好。國外20世紀30年代開端選用機械噴涂施工，中國自60年代始先后在上海、青島、大連等城市運用。當選用機械噴涂法施工時，對彎頭、三通、特別管件和閘閥臨近管段等均可選用手藝涂改，并以潤滑的突變段與機械噴涂面料相接。
別的，拖筒或離心預制法也被廣泛選用，這兒不再詳細敘說。不管采納何種辦法施工，維護工序都是保證水泥砂漿內防腐層不發生裂縫和空鼓的關鍵環節。因而，水泥砂漿內防腐層成形后，有必要立行將管道封堵，不得構成空氣對流;終凝后進行濕潤維護，一般硅酸鹽水泥維護時刻不該少于7d，礦渣硅酸鹽水泥不該少于14 d;通水前應持續封堵，堅持濕潤。
